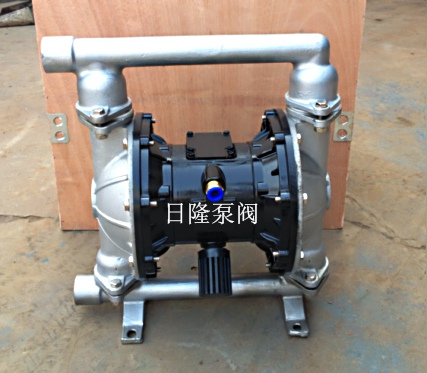

QBY氣動隔膜泵 主 要 用 途 1、氣動隔膜泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等； 2、氣動隔膜泵吸油漆、顏料、膠水、粘合劑等； 3、氣動隔膜泵吸各種瓦、瓷、磚器及陶器釉漿等； 4、氣動隔膜泵吸各種磨料、腐蝕劑、清洗油垢等； 5、氣動隔膜泵吸各種污水、水泥灌漿及灰漿等； 6、氣動隔膜泵吸各種強酸、強堿、強腐蝕液體等； 7、氣動隔膜泵吸各種強酸、強堿、強腐蝕液體等； 8、氣動隔膜泵作為各種固液公離設備的前級送壓裝置。

性 能 參 數 表

型號	流量 (m 3 /h)	揚程 (m)	出口壓力 (kgf/cm 2)	吸程 (m)	最大允許能 過顆粒直徑 (mm)	最大供氣壓力 (kbf/cm 2)	最大供氣消耗量 (m 3 /min)	材料
								鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～50	5	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	5	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	5	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	5	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	5	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	5	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	5	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	5	7	10	7	1.5	★	★	★	/

QBY型氣動隔膜泵性能特點：

1.QBY型氣動隔膜泵最大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。
2.QBY型氣動隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
3.QBY型氣動隔膜泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會(huì )向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會(huì )造成環境污染和危害人身安全。
4.QBY型氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
5.QBY型氣動隔膜泵可以浸沒在介質中工作。
6.QBY型氣動隔膜泵不必用電，在易燃、易爆場所使用安全可靠。
7.QBY型氣動隔膜泵結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會(huì )接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
8.QBY型氣動隔膜泵使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地無介質運行或突然停機，泵也不會(huì )因此而損壞，一旦超負荷，泵便會(huì )自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
9.QBY型氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
10.QBY型氣動隔膜泵可輸送較粘的液體。（粘度在1萬厘泊以下）

三、QBY型氣動隔膜泵主要用途:

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。．
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、QBY型氣動隔膜泵泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。|
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。

四、QBY型氣動隔膜泵應用領域：

工業：酸、堿、溶劑、懸浮物、分散體系。
石化業：原油、稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。
建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。
家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。

五、QBY型氣動隔膜泵技術參數:

流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+150℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。

六、QBY型氣動隔膜泵性能參數：


型號	流量(m3/h)	揚程	出口壓力(kgf/cm2)	吸程	最大允許能通過顆粒直徑	最大供氣壓力（kbf/cm2）	最大供氣消耗量(m3/min)	材料
								鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	○	○	○	○
QBY-15	0～1	0～50	6	5	1	7	0.3	○	○	○	○
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	○	○	○	○
QBY-40	0～8	0～50	6	7	4.5	7	0.6	○	○	○	○
QBY-50	0～12	0～50	6	7	8	7	0.9	○	○	○	○
QBY-65	0～16	0～50	6	7	8	7	0.9	○	○	○	-
QBY-80	0～24	0～50	6	7	10	7	1.5	○	○	○	-
QBY-100	0～30	0～50	6	7	10	7	1.5	○	○	○	-

型號	A	B	D1	D2	C	H	H1	H2	DN1	DN2	n-d1	n-d2	m-d3	Φ1	Φ2	E	n-d4	進氣 口內 徑	重 量 (kg)
QBY-10	156	/	/	/	156	254	40	235	G3/8"	G3/8"	/	/	6-Φ9	/	/	/	2-Φ9	6	9
QBY-15	156	/	/	/	156	254	40	235	G1/2"	G1/2"	/	/	6-Φ9	/	/	/	2-Φ9	6	9
QBY-25	210	115	/	/	175	420	35	370	1"	/	4-Φ11	4-Φ11	8-Φ9	/	/	60	4-Φ12	8	23
QBY-40	220	115	90	100	220	480	65	450	40	32	4-Φ13.5	4-Φ13.5	8-Φ9	90	100	96	4-Φ12	8	26
QBY-50	310	210	110	130	310	670	75	630	50	65	4-Φ13.5	4-Φ13.5	8-Φ11	110	110	145	4-Φ17.5	8	70
QBY-65	310	210	130	130	310	670	75	630	65	65	4-Φ13.5	4-Φ13.5	8-Φ11	130	130	145	4-Φ17.5	8	70
QBY-80	340	240	150	150	450	950	90	850	80	80	4-Φ17.5	4-Φ17.5	8-Φ14	150	150	160	4-Φ17.5	10	200
QBY-100	340	240	170	170	450	950	100	850	100	100	4-Φ17.5	4-Φ17.5	8-Φ14	170	170	170	4-Φ17.5	10	200
