產品概述:

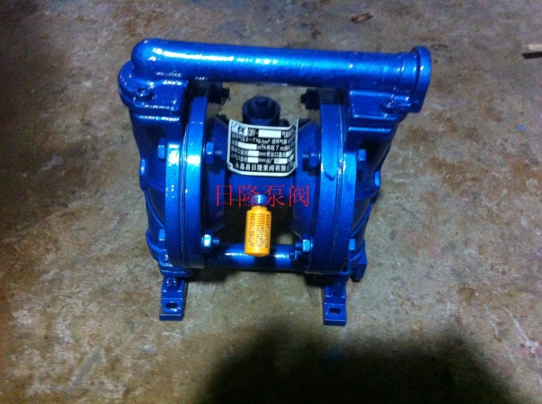

日隆公司生產的QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。 　　博生公司目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8'）、φ15mm（1/2'）、φ25mm（1'）、φ40mm（11/2'）、φ50mm（2'）、φ65mm（21/2'）、φ80mm（3'）、φ100mm（4'）。QBY系列氣動隔膜泵五種材質：鋁合金、鑄鐵、不銹鋼、工程塑料、襯里(襯膠隔膜泵,襯氟隔膜泵)。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。 　　該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。

使用范圍:

1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。 2.泵吸油漆、樹膠、顏料。 3.粘合劑和膠水、全部種類可用泵吸取。 4.各種瓦、瓷、磚器及陶器釉漿。 5.油井鉆好后，用泵吸沉積物及灌漿。 6.泵吸各種乳劑和填料。 7.泵吸各種污水。 8.用泵為油輪，駁船清倉吸取倉內污水。 9.啤酒花及發酵粉稀漿、糖漿、糖蜜。 10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。 11.各種橡膠漿。 12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。 13.各種劇毒、易燃、易揮發液體。 14.各種強酸、強堿、強腐蝕液體。 15.QBY系列氣動隔膜泵各種高溫液體最高可耐150℃。 16.QBY氣動隔膜泵作為各種固液體分離設備的前級送壓裝置.

結構說明:

1 進氣口 6 隔膜片 11 排氣口 2 配氣閥體 7 連桿     3 配氣閥 8 連桿銅套     4 圓球 9 中間支架     5 球座 10 泵進口

性能參數:

型    號 流量 m3/h 揚程 m 出口壓力 kgf/cm2 吸程 m 最大允許 通過顆粒 φ(mn) 最大供氣壓 Kgf/cm2 最大空氣 消耗量 m3/min QBY-10 0～0.8 0～50 6 5 1 7 0.3 QBY-15 0～1 0～50 6 5 1 7 0.3 QBY-25 0～2.4 0～50 6 7 2.5 7 0.6 QBY-40 0～8 0～50 6 7 4.5 7 0.6 QBY-50 0～12 0～50 6 7 8 7 0.9 QBY-65 0～16 0～50 6 7 8 7 0.9 QBY-80 0～24 0～50 6 7 10 7 1.5 QBY-100 0～30 0～50 6 7 10 7 1.5

型號 A B C D H H1 H2 Φ 底肢 螺栓 泵進口尺寸 泵出口尺寸 進氣口 外徑 重量 (kg) QBY-10 140 - 180 150 225 18 200 - Φ8 3/8"(絲扣) 3/8"(絲扣) 8 7 QBY-15 140 - 180 150 225 18 200 - Φ8 1/2"(絲扣) 1/2"(絲扣) 8 7 QBY-25 220 170 365 200 480 45 460 - Φ10 1"(絲扣) 1"(絲扣) 10 20 QBY-40 220 170 365 250 480 45 460 - Φ10 11/2"(絲扣) 11/4"(絲扣) 10 24 QBY-50 340 230 570 340 740 80 700 110 Φ12 2"(法蘭) 2"(法蘭) 14 50 QBY-65 340 230 570 340 740 80 700 110 Φ12 21/2"(法蘭) 21/2"(法蘭) 14 56 QBY-80 360 240 600 450 900 105 860 175 Φ14 3"(法蘭) 3"(法蘭) 16 70 QBY-100 360 240 600 450 930 105 860 750 Φ14 4"(法蘭) 4"(法蘭) 16 78
