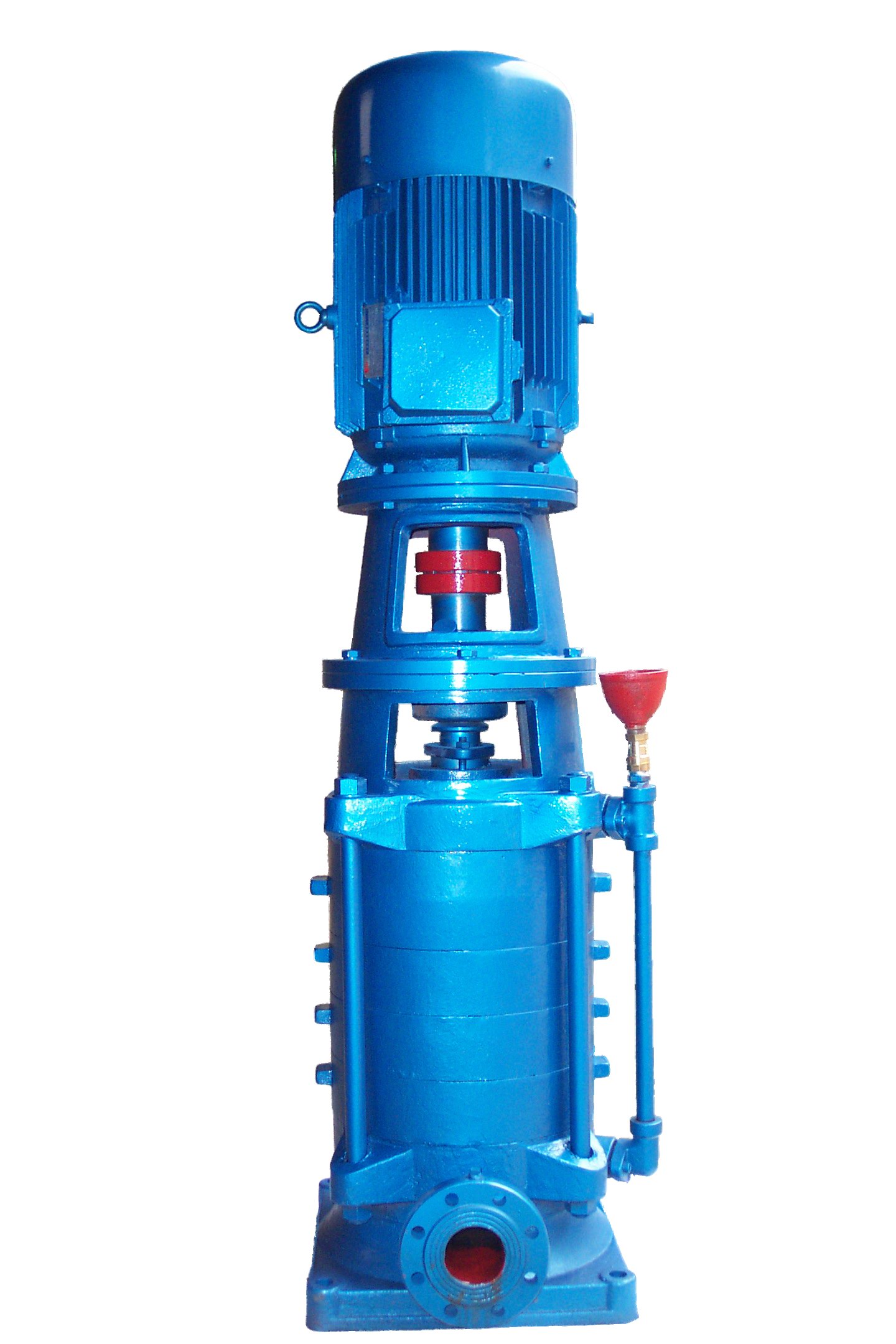

■ 多級立式離心泵產品簡介
DL、DLR系列立式多級離心泵(低轉速n=1450r/min)是緣潭公司根據高層建筑給水市場的實際需要和國家消防局GB 6245-1998《消防泵性能要求和試驗方法》標準而研制開發的新型產品。供輸送不含堅硬顆粒及物理化學性質類似于水的介質之用。流量范圍為5～400m3/h，揚程范圍為22～300m，配套功率范圍為1.5～250kW，口徑范圍為φ40～φ200mm。同一臺泵的出口可設1～5個出口。
■ 多級離心泵特點
本系列泵采用國內優秀高效節能的水力模型，具有效率高，性能曲線平緩，運行范圍廣，符合消防局的有關規定，滿足不同用戶的使用需要；該泵采用立式分段式結構，且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點。
■ 多級離心泵用途：
主要用于高層建筑生活給水、消防恒壓供水、自動噴淋供水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。
■ 立式多級離心泵使用條件
1、使用的介質應類似水，運動粘度＜150mm2/s，且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度＜1000米，超過時應在訂貨時提出，以便本公司為您提供更為可靠的產品；
3、介質使用溫度＜105℃；
4、最大系統工作壓力≤2.5MPa；
5、周?chē)h(huán)境溫度應低于40℃，相對濕度低于95%。
DL多級立式離心泵結構說明
1、泵結構緊湊、體積小、外形美觀；
2、泵的進口和出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連接場合；
3、按實際情況，設單出口、多出口泵型，以便客戶在同一臺泵上獲得不同揚程的需要；
4、揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足；
5、電機外加防雨罩，泵可置于戶外使用，取消泵房，節省建筑費用。
■ 立式多級離心泵機構示意圖：
|
|
名稱
|
材料或型號
|
|
1. 電機
|
Y(Y2）系列(B5)4P
|
|
2. 聯軸器
|
HT200
|
|
3. 彈性塊
|
橡膠
|
|
4. 軸承壓蓋
|
HT200
|
|
5. 軸承并帽
|
45
|
|
6. 軸承盒
|
HT200
|
|
7. 軸 承
|
180系列
|
|
8. 排水套
|
45
|
|
9. 填料壓蓋
|
HT200
|
|
10. 填 料
|
石棉
|
|
11. 填料環
|
HT200
|
|
12. 出水段
|
HT200
|
|
13. 軸套乙
|
HT200
|
|
14. 末級導也
|
HT200
|
|
15. 中 段
|
HT200
|
|
16. 導 葉
|
HT200
|
|
17. 葉 輪
|
HT200
|
|
18. 擋 圈
|
HT200
|
|
19. 鍵
|
45
|
|
20. 進 水 段
|
HT200
|
|
21. 軸
|
45、 2Cr13
|
|
|
22. 水輪滑軸承
|
錫青銅/HT200
|
|
