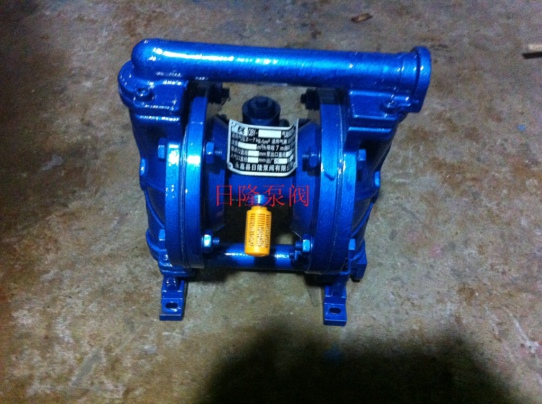

氣動隔膜泵工作原理:
氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的好多優點。
- 不需灌引水,吸程高達7m,揚程達50m,出口壓力≥6kgf/cm;
- 流動寬敞,通過性能好,允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時,對泵磨損甚微;
- 揚程、流量可通過氣閥開度實現無級調節(氣壓調節1-7kgf/cm之間);
- 該泵無旋轉部件,沒有軸封,隔膜將抽送的介質于泵的運動部件、工作介質完全隔開,所輸送的介質不會(huì )向外泄漏,所以抽送有毒、易發揮或腐蝕性介質時,不會(huì )造成環境污染和危害人身安全;
- 不必用電,在易燃、易爆場合所使用安全可靠;
- 可以浸沒在介質中工作;
- 使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門,即使由于意外情況而長時間無介質運動或突然停機,泵也不會(huì )因此而損壞,一旦超負荷,泵會(huì )自動地停機,具有自我保護性能,當符合恢復正常后,又能自動啟動運行;
- 結構簡單、易損件少,該泵結構簡單,安裝、維修方便,泵輸送的介質不會(huì )接觸到配氣閥,連桿等運動部件,不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
- 可輸送較粘的液體(粘度在1萬厘泊以下);
- 本泵無須用油潤滑,即使空轉,對泵也無任何影響,這是該泵一大特點
工作原理 在泵的兩個對稱工作腔中中各裝有一塊隔膜,由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥,通過配氣機構將壓縮空氣引入其中一腔,推動腔內隔膜運動,而另一腔中氣體排出。一旦到達行程終點,配氣機構自動將壓縮空氣引入另一工作腔,推動隔膜朝相反方向運動,從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥,使膜片向右運動,則室的吸力使介質由入口流入,推動球閥進入室,球閥則因吸入而閉鎖;室中的介質則被擠壓,推開球閥由出口流出,同時使球閥閉鎖,防流,就這樣循環往復使介質不斷從入口處吸入,出口處排出。
主要用途
1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等; 2、泵吸油漆、顏料、膠水、粘合劑等; 3、泵吸各種瓦、瓷、磚器及陶器釉漿等; 4、泵吸各種磨料、腐蝕劑、清洗油垢等; 5、泵吸各種劇毒、易燃、易揮發液體等; 6、泵吸各種污水水泥灌漿及灰漿等; 7、泵吸各種強酸、強堿、強腐蝕液體等; 8、作為各種固液分離設備的前級送壓裝置
性能參數:
型號
|
流量
(m3/h)
|
揚程
(m)
|
出口壓力 kgf/cm2
|
吸程
(m)
|
允許顆粒直粒 mm
|
最大供氣壓力 kgf/cm2
|
最大空氣消耗量
m3/min
|
材 料 Materials
|
鋁合金
|
不銹鋼
|
鑄鐵
|
增強聚丙烯
|
QBK-10
|
0~0.8
|
0~50
|
6
|
5
|
1
|
7
|
0.6
|
有
|
有
|
有
|
有
|
QBK-15
|
0~1
|
0~50
|
6
|
5
|
1
|
7
|
0.3
|
有
|
有
|
有
|
有
|
QBK-25
|
0~2.4
|
0~50
|
6
|
7
|
2.5
|
7
|
0.6
|
有
|
有
|
有
|
有
|
QBK-40
|
0~8
|
0~50
|
6
|
7
|
4.5
|
7
|
0.6
|
有
|
有
|
有
|
有
|
QBK-50
|
0~12
|
0~50
|
6
|
7
|
8
|
7
|
0.9
|
有
|
有
|
有
|
/
|
QBK-65
|
0~16
|
0~50
|
6
|
7
|
8
|
7
|
0.9
|
有
|
有
|
有
|
/
|
QBK-80
|
0~24
|
0~50
|
6
|
7
|
10
|
7
|
1.5
|
有
|
有
|
有
|
/
|
QBK-100
|
0~30
|
0~50
|
6
|
7
|
10
|
7
|
1.5
|
有
|
有
|
有
|
/
|
|
