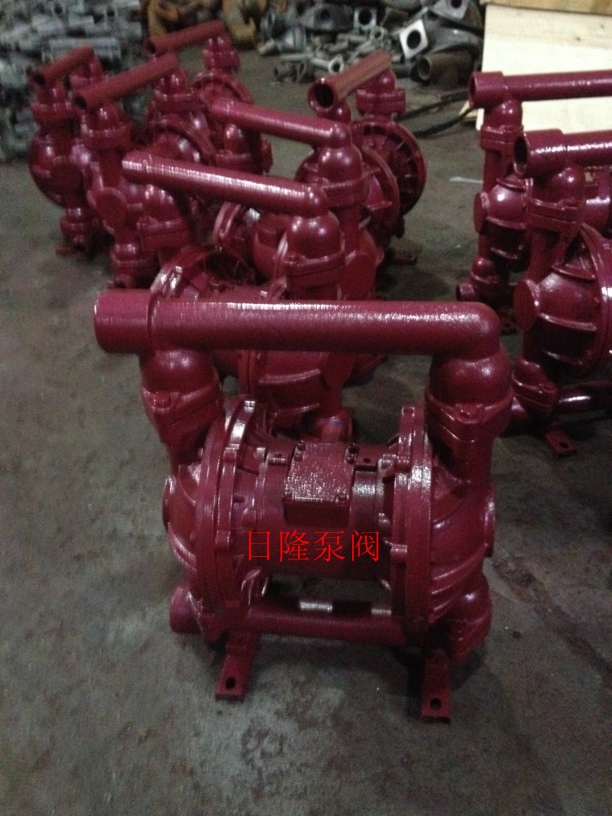

QBY型鑄鐵氣動隔膜泵的產品概述：
氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1.不需灌引水．吸程高達5m．揚程達50m．出口壓力≥5bar。
2.流動寬敞，通過性能好．允許通過最大顆粒直徑達10mm。抽送泥漿、雜質日寸，對泵磨損甚微；
3.揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7 bar之間)：
4.該泵無旋轉部件，沒有軸封，隔膜泵等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會(huì )向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會(huì )造成環境污染和危害人身安全；
5.不必用電．在易燃、易爆場所使用安全可靠；
6.可以浸沒在介質中工作；
7.使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會(huì )因此而損壞．一旦超負荷，泵會(huì )自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8.結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會(huì )接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
9.可輸送較粘的液體(粘度在1萬厘泊以下)；
10.本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵最大特點。
QBY型鑄鐵氣動隔膜泵的工作原理：
氣動隔膜泵壓縮空氣為動力。是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
1.QBK型氣動隔膜泵不會(huì )過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
2.不會(huì )產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
3.可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
4.對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送
5.流量可調節，可以在物料出口處加裝節流閥來調節流量。
6.具有自吸的功能。
7.可以空運行，而不會(huì )有危險。
8.可以潛水工作。
9.可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
10.沒有復雜的控制系統，沒有電纜、保險絲等。
11.體積小、重量輕，便于移動。
12.無需潤滑所以維修簡便，不會(huì )由于滴漏污染工作環境。
13.泵始終能保持高效，不會(huì )因為磨損而降低。
14.百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
15.沒有動密封，維修簡便避免了泄漏。工作時無死點。
QBY型鑄鐵氣動隔膜泵性能參數：
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
出口
壓力
(㎏f/cm2)
|
吸程 (m)
|
最大允許
顆粒直徑
(mm)
|
最大供
氣壓力
(㎏f/cm2)
|
最大空氣
消耗量
(m3/min)
|
材 料
|
|
鋁 ZL104
|
不銹鋼
1Cr18 Ni9Ti
|
鑄鐵 HT200
|
增強
聚丙烯
|
過濾部
分襯氟
|
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
/
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
/
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
★
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
★
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
★
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
★
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
/
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
/
|
|
